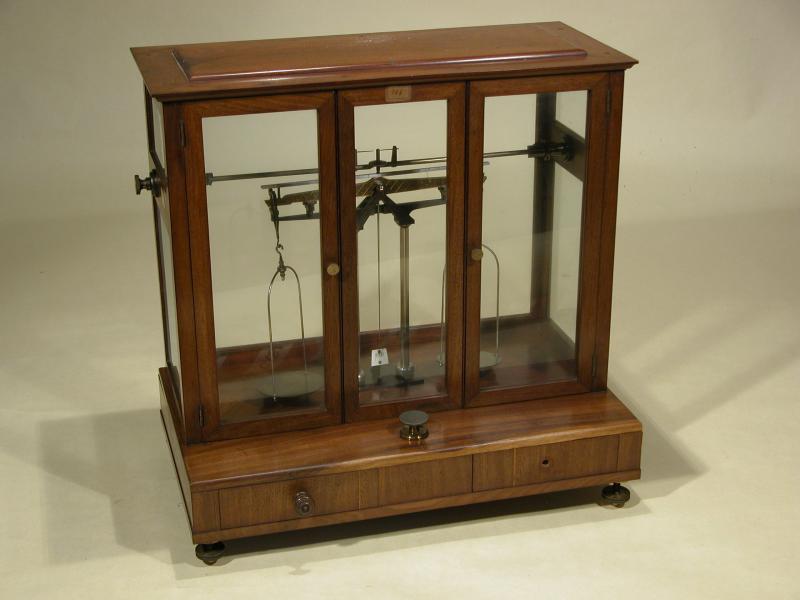

Bilancia analitica
Bilancia analitica
ALTRI STRUMENTI DI MECCANICA DEI SOLIDI

13 Bilancia analitica

n. 419 / 1884 - £ 350,00 ( Vol. I n. 764 )

310x530x520

Analitic scale

A precision scale with a container equipped with set drawers to place the model masses.

Lo strumento è costituito da un’asta rigida, il giogo, formata da una struttura reticolare, che unisce alla leggerezza una notevole dote di indeformabilità, caratteristica indispensabile affinché la lunghezza dei bracci possa essere considerata costante nel tempo, sotto le più svariate condizioni di carico. Solidale con il giogo, un indice rileva, su una scala graduata, eventuali differenze dalla posizione di equilibrio. Per ridurre l’attrito, nel fulcro è collocato un coltello prismatico, che poggia con uno spigolo su di un piano orizzontale in modo da essere libero di oscillare perpendicolarmente all’asse di simmetria della bilancia stessa. All’estremità del giogo, altri due coltelli, con spigoli paralleli ed equidistanti da quello centrale, sostengono, attraverso staffe portanti, due piattelli in ottone di uguale peso. L’equilibrio a piattelli scarichi corrisponde alla posizione orizzontale del giogo, eventuali differenze da tale stato, rilevate dall’indice, possono essere corrette mediante due pesi a vite posti nella parte superiore del dispositivo. Lo strumento è racchiuso in un custodia in vetro e legno nella cui base sono presenti lo sblocco per la bilancia e i cassettini per riporre le masse campione.
