Apparecchio per dimostrazioni forze parallele e  momenti
Apparecchio per dimostrazioni forze parallele e momenti
ALTRI STRUMENTI DI MECCANICA DEI SOLIDI

10 Apparecchio per dimostrazioni forze parallele e momenti

n. 648 / 1917 - £ 25,00 ( Vol. III n. 3642 )

750x360x840 - costruito in economia

Appliance for the demonstration of parallel forces and moments

The device has a didactic use to verify the laws of statics connected with the research of the equilibrium conditions of the points to which forces are applied.

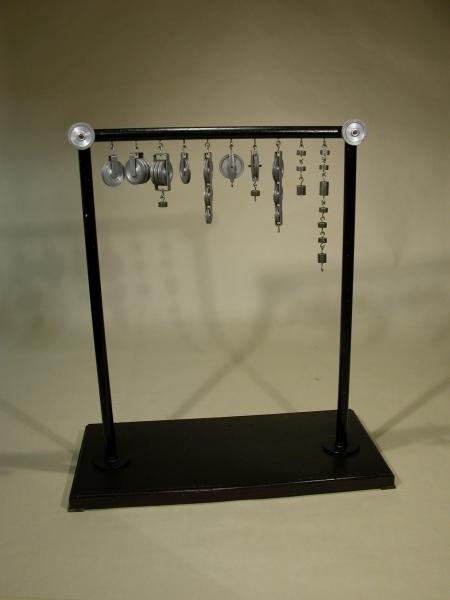

Il dispositivo consiste in due aste cilindriche fissate, perpendicolarmente, a una base di legno e collegate tra loro, superiormente, da una terza asta, disposta parallelamente alla base suddetta. Alle estremità di tale asta si trovano due carrucole fisse mentre altre carrucole mobili, diversamente assemblate fra loro e con una serie di cilindretti metallici di forma diversa, sono agganciate a dieci anelli di fissaggio inseriti, equidistanti fra loro, lungo l’asta stessa.

Un filo inestensibile viene fatto passare per la scanalatura, gola, delle carrucole fisse in modo da potervi appendere, alle estremità e nella parte compresa fra le due carrucole, alcuni dei pesetti e delle pulegge in dotazione. In tal modo si possono effettuare verifiche sulle condizioni di equilibrio delle relative forze peso nei punti ai quali sono applicate, tramite la scomposizione di tali forze secondo le direzioni assegnate per mezzo del filo. Particolari combinazioni di carrucole fisse e mobili, unite tra loro per mezzo del filo e del bozzello delle carrucole stesse, permettono di realizzare dispositivi dal nome diverso come il polispasto, la taglia, il paranco.

Il dispositivo ha un uso didattico per la verifica delle leggi della statica.
