Apparecchio a masse scorrevoli coassiali per la dimostrazione della forza centrifuga, accessorio apparecchio forza centrifuga
Apparecchio a masse scorrevoli coassiali per la dimostrazione della forza centrifuga, accessorio apparecchio forza centrifuga
ALTRI STRUMENTI DI MECCANICA DEI SOLIDI

6 Apparecchio a masse scorrevoli coassiali per la dimostrazione della forza centrifuga, accessorio apparecchio forza centrifuga

n. 661 / 1919 - £ 14,00 ( Vol. III n. 3820 )

520x40x250 - costruito in laboratorio

Coaxial flowing mass appliance used to demonstrate the centrifugal force, made of walnut wood and alluminium cylinders.

Appliance for the experimental demonstration of the effects of centrifugal force.

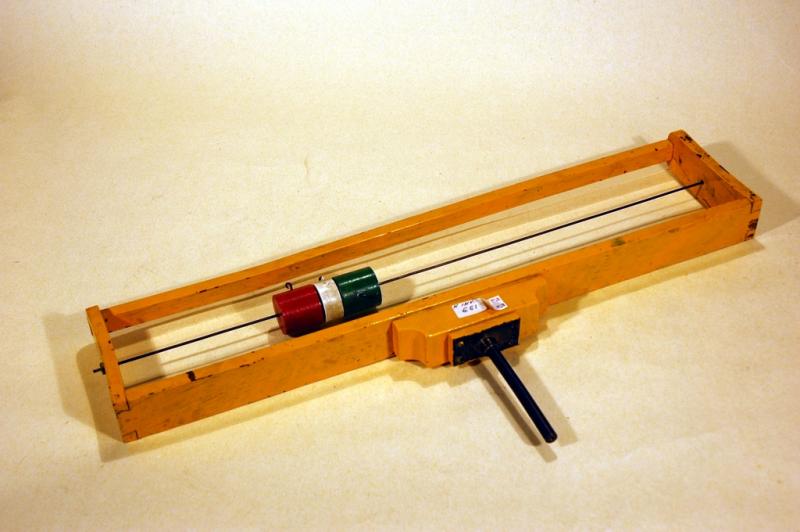

Telaio in legno verniciato, di forma rettangolare, che presenta, nella cavità, disposto parallelamente alla sua dimensione maggiore, un filo metallico in cui sono inseriti tre cilindri anch’essi metallici, di cui uno centrale con massa e dimensione minore rispetto agli altri due, liberi di scorrere lungo il suddetto filo.

Se con la macchina centrifuga si pone in rotazione il dispositivo, dopo avere collocato i tre cilindri centralmente rispetto all’asse di rotazione, si osserva che i cilindri esterni si allontanano dalla posizione di equilibrio in direzione diametralmente opposta, mentre quello centrale rimane fermo. Poiché i cilindri esterni hanno uguali masse e uguali distanze dall’asse di rotazione del dispositivo si allontanano dalla posizione iniziale in quanto soggetti a forze centrifughe di uguale intensità ma di verso opposto. Il cilindro centrale, invece, rimane fermo poiché posizionato sull’asse di rotazione. Gli uncini posti sui cilindri presumibilmente permettevano l’inserimento di due molle che consentivano la misura della forza centrifuga fungendo da dinamometri qualitativi.
